标题: 工业管道颜色及标识规范

[attach]735[/attach]

1.目的

为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。

2.适用范围

本规范规定了工业管道的基本识别色、识别符号和安全标识。本规范适用于工业生产中非地下埋没的气体和液体的输送管道。

3.定义

本标准采用下列定义

3.1识别色：用以识别工业管道内物质种类的颜色。

3.2识别符号：用以识别工业管道内的物质名称和状态的记号。

3.3危险标识：表示工业管道内的物质为危险化学品。

3.4消防标识：表示工业管道内的物质专用于灭火。

4.基本识别色

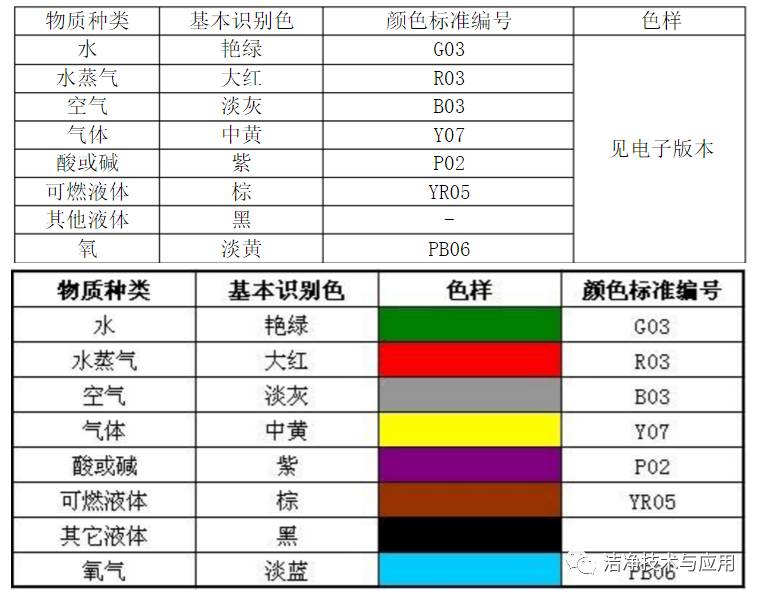

4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。

4.2基本识别色标识方法

工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。

a)管道全长上标识；

b)在管道上以宽为150mm的色环标识；

c)在管道上以长方形的识别色标牌标识；

d)在管道上以带箭头的长方形识别色标牌标识； e)在管道上以系挂的识别色标牌标识。

4.3 当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。

4.4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。 4.5当管道采用4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。

5.识别符号

工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：

5.1 物质名称的标识

a）物质全称。例如：氮气、硫酸、甲醇。

b）化学分子式。例如：N2、H2SO4、CH3OH。

5.2 物质流向的标识

5.2.1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。

5.2.2当基本识别色的标识方法采用4.2中d）和e）时，则标牌的指向就作为表示管道内的物质流向，如果管道内物质流向是双向的，则标牌指向应做成双向的。

5.3 物质的压力、温度、流速等主要工艺参数的标识，使用方可按需自行确定采用。 5.4 5.1和5.3中的字母、数字的最小字体，以及5.2中箭头的最小外形尺寸，应以能清楚观察识别符号来确定。

6.安全标识

6.1危险标识

a）适用范围：管道内的物质，凡属于GB13690所列的危险化学品，其管道应设置危险标识。

b）表示方法：在管道上涂150mm宽黄色，在黄色两侧各涂25mm宽黑色的色环或色

带，安全色范围应符合GB2893的规定。

c）表示场所：基本识别色的标识上或附近。

6.2消防标识

工业生产中设置的消防专用管道应遵守GB13495的规定，并在管道上标识“消防专用”识别符号。标识部位、最小字体应分别符合4.5、5.4的规定。

7.工业管道涂颜色和注字规定表

工业管道涂颜色和注字规定表

[attach]731[/attach]

[attach]732[/attach]

[attach]733[/attach]

[attach]734[/attach]

7.1对于采暖装置一律涂刷银漆，不注字。 7.2通风管道（塑料管除外）一律涂灰色。

7.3对于不锈钢管、有色金属管、玻璃管、塑料管以及保温外用铅皮薄护罩时，均不涂色。

7.4对于室外地沟的管道不涂色，但在阴井内接头处应按介质进行涂色。

7.5对于保温涂沥青的防腐管道，均不涂色。
