一文了解场发射扫描电子显微镜

当我们想观察肉眼看不见的微小物体时，比如昆虫的翅膀结构、芯片上的纳米级电路，甚至病毒的外形，普通的显微镜就无能为力了。这时，科学家们会请出一台“微观世界的高清摄像机”——场发射扫描电子显微镜（Field Emission Scanning Electron Microscope, FE-SEM）。它不仅能让微观世界清晰可见，还能揭示材料表面隐藏的“秘密”。

一、什么是场发射扫描电子显微镜？

扫描电子显微镜（SEM）是一种利用电子束扫描样品表面并成像的设备，而场发射扫描电镜（FE-SEM）则是它的“升级版”。最大的区别在于电子源的“发射方式”。

普通SEM的电子枪通过加热金属（如钨丝）发射电子（热发射），而FE-SEM的电子枪则像“武侠高手用内力逼出暗器”一样——通过施加超强电场，直接从尖锐的针尖表面“拉”出电子（场致发射）。这种技术让电子束更细、亮度更高，成像分辨率直接“开挂”。

二、场发射扫描电子显微镜如何工作？

1. 发射电子：在超高真空环境中，场发射电子枪的钨针尖（或单晶碳化钨）在强电场下发射出极细的电子束。

2. 加速聚焦：电子被高压（通常1-30 kV）加速，再通过电磁透镜“瘦身”，形成直径仅纳米级的电子束。

3. 扫描样品：电子束像画笔一样逐行扫描样品表面，激发出二次电子、背散射电子等信号。

4. 成像：探测器捕捉信号，计算机将其转化为黑白图像。哪里电子多，哪里就更亮，最终形成样品的“立体高清照”。




5.

三、为什么场发射扫描电子显微镜更厉害？

1. 分辨率逆天：普通SEM分辨率为3-5纳米，FE-SEM可达0.4-1纳米（相当于看清DNA双螺旋结构）。

2. 低电压神器：普通SEM需要高电压（>5 kV）才能工作，容易损伤样品；FE-SEM在1 kV以下也能高清成像，适合观察脆弱材料（如生物样本、有机薄膜）。

3. 立体感爆棚：通过二次电子成像，FE-SEM能让蚂蚁的触角、花粉的凹凸结构呈现3D效果，仿佛触手可及。

四、它能看到什么？

FE-SEM在科研和工业领域大显身手：

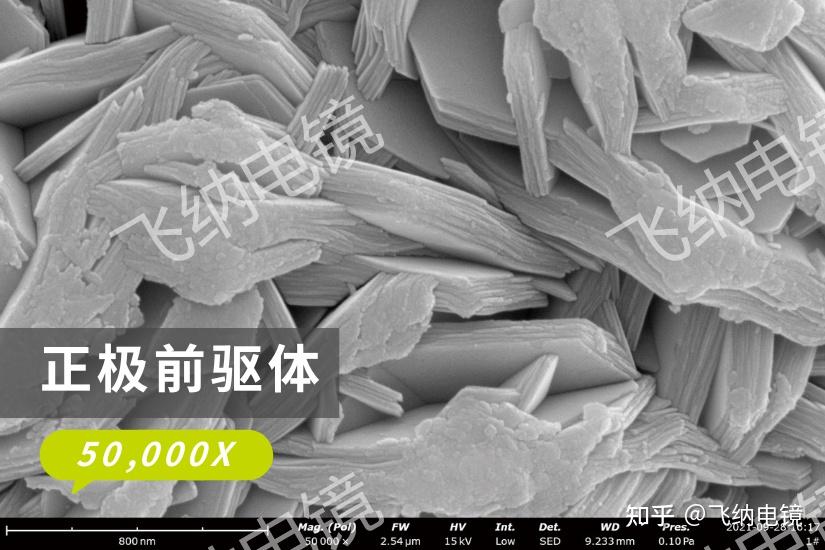

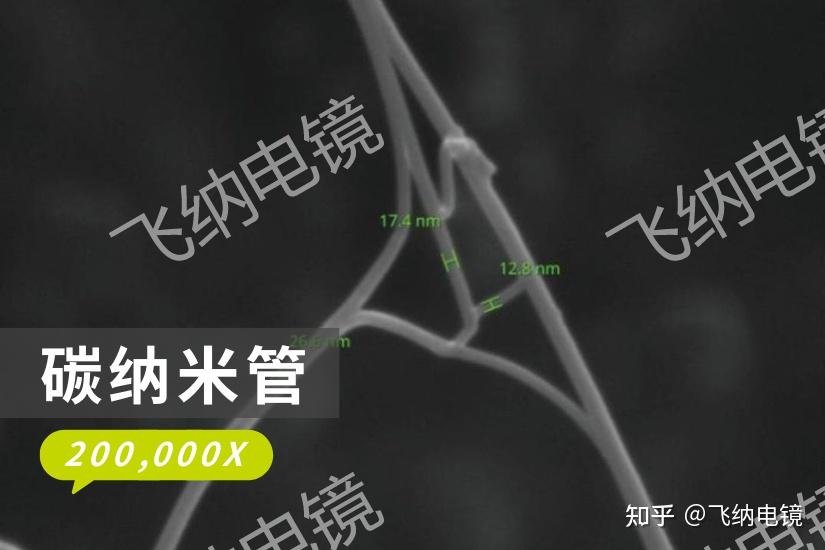

• 材料科学：观察纳米颗粒的排列、锂电池电极的微观裂纹。

• 生命科学：拍摄细胞表面结构、病毒与抗体的“战斗现场”。

• 半导体工业：检测芯片电路的缺陷，精度远超光学显微镜。

• 考古学：分析千年古剑的锈蚀层，揭秘古代冶炼技术。

•

五、FE-SEM的“小缺点”

虽然强大，但它也有局限：

• 样品必须导电：非导电材料需喷镀金或碳层，可能掩盖真实结构。

• 真空环境限制：活体生物样本无法直接观察。

• 身价不菲：一台FE-SEM价格可达数百万人民币，维护成本也高。

六、未来：更智能、更亲民

随着技术进步，FE-SEM正朝着“低真空模式”“原位动态观测”（如观察材料在加热或拉伸时的实时变化）方向发展。人工智能的加入也让图像分析更高效。或许未来，这种“微观相机”会像手机一样走进更多实验室，揭开更多自然界的未解之谜。

结语
场发射扫描电镜就像人类窥探微观世界的“火眼金睛”，从纳米材料到病毒战场，它将不可见变为可见，让科学探索的边界不断拓展。下次当你看到一张惊艳的微观照片时，或许背后就有一台FE-SEM在默默工作呢！
